LYV®, profesjonalny producent zaworów przemysłowych, wprowadził na rynek swoje
Dwuczęściowy pływający zawór kulowy, jeden z najczęściej stosowanych typów zaworów w rurociągach przemysłowych. Firma eksportuje zawory na rynki m.in. Ameryki Północnej, Azji Południowo-Wschodniej, Rosji i Bliskiego Wschodu. Dzięki sprzętowi do obróbki CNC i wykwalifikowanej sile roboczej, LYV® ma roczną zdolność produkcyjną przekraczającą 50 000 zaworów, spełniając zarówno wymagania standardowe, jak i niestandardowe.
Projektowanie i budowa

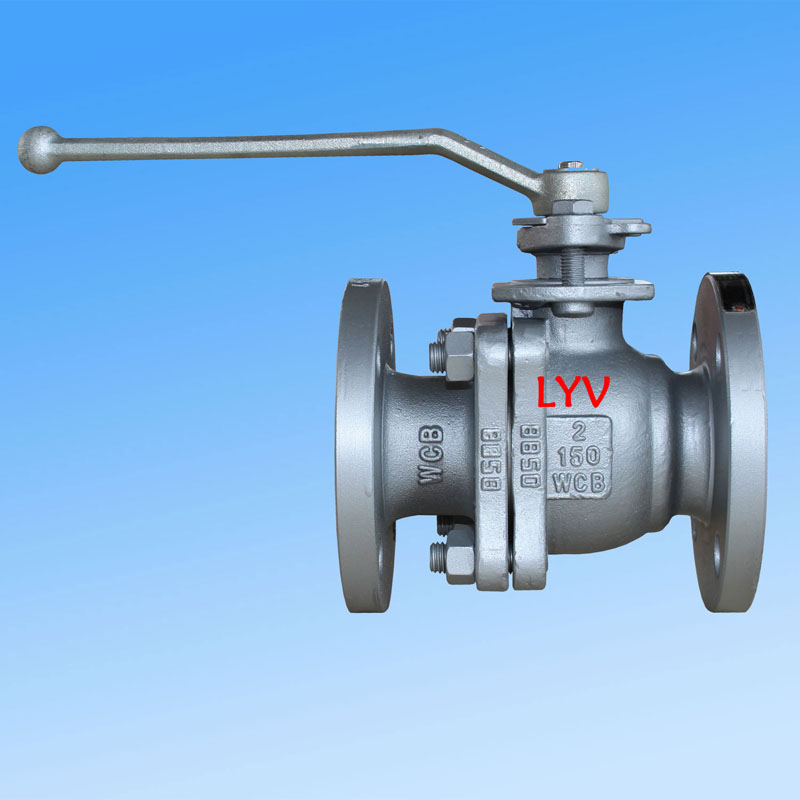

Dwuczęściowy pływający zawór kulowy ma konstrukcję dzielonego korpusu z pływającą kulą. Został zaprojektowany zgodnie zISO 17292, API 608 i API 6Dstandardy. Zawór jest dostępny w konfiguracjach z pełnym przelotem (FB) lub ze zredukowanym przelotem (RB), z korpusem z wejściem od strony końcowej. Opcje maski obejmują maskę przykręcaną lub przedłużoną, a typy siedzeń są oferowane w wersjach z miękkim lub twardym uszczelnieniem metalowym. Kierunek przepływu może być jednokierunkowy lub dwukierunkowy, co zapewnia elastyczność w przypadku różnych wymagań procesu.
Rozmiar i zakres ciśnienia
| Klasa ciśnienia |
Zakres rozmiarów (NPS) |
Zakres rozmiarów (DN) |
| Klasa ANSI 150LB |
1/2" – 10" |
DN15 – DN250 |
| Klasa ANSI 300LB |
1/2" – 8" |
DN15 – DN200 |
| Klasa ANSI 600LB |
1/2" – 4" |
DN15 – DN100 |
Notatka:Dla PN zawór obejmuje PN0.6, PN1.6, PN2.0, PN2.5 do DN250; PN4.0 i PN5.0 do DN200; PN6.3 i PN10.0 do DN100.
Standardy projektowania i testowania
| Kategoria standardowa |
Norma odniesienia |
|
Norma projektowa
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Kontrola i testowanie
|
API 598 / API 6D |
|
Testy bezpieczeństwa pożarowego
|
API 607 / API 6FA |
|
Długość kołnierza do kołnierza
|
ANSI B16.10 – Wzór krótki / Wzór długi |
|
Zakończ połączenia
|
Kołnierzowe (ANSI B16.5), spawane doczołowo, spawane gniazdowo |
Kluczowe funkcje
-
Konstrukcja ognioodporna– zgodny z API 607 / API 6FA
-
Konstrukcja antystatyczna– rozprasza ładunek statyczny, zapewniając bezpieczną pracę
-
Trzpień odporny na wydmuchanie– zapobiega wyrzucaniu trzpienia pod ciśnieniem
-
Średni serwis– gaz ziemny, ropa naftowa, woda, tlen i inne płyny przemysłowe
-
Kwaśna obsługa– zgodne z normą ISO 15156 / NACE MR0175
-
Działanie zaworu– dźwignia ręczna, przekładnia ślimakowa, siłownik pneumatyczny, siłownik elektryczny
Materiały konstrukcyjne (BOM)
Korpus i maska
| Klasa materiału |
Opis |
| ASTM A216 GR. WCB/A105N |
Stal węglowa |
| ASTM A352 LCB / LCC / A350 LF2 |
Stal węglowa niskotemperaturowa |
| ASTM A351 GR. CF8/CF8M |
SS 304 / SS 316 (stal nierdzewna) |
| ASTM A351 GR. CF3/CF3M |
SS 304L / SS 316L (stal nierdzewna) |
| ASTM A351 gr. CF8C |
Stal nierdzewna |
| ASTM A890 4A / 5A / 6A |
Dwustronna stal nierdzewna |
Solidna piłka
| Klasa materiału |
Opis |
| A105N + ENP / A105N + TCC |
Stal węglowa z niklowaniem bezprądowym / powłoką z węglika wolframu |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Stal nierdzewna |
| ASTM A182 F51 / F53 / F55 |
Stal nierdzewna typu duplex/super duplex |
Uwaga dotycząca metalowego gniazda z twardą uszczelką:Obróbka powierzchni kulek obejmuje ENP, HCR, WC i spawanie Ni60 / Ni55.
Trzon
| Klasa materiału |
Opis |
| ASTM A182 F6a |
Martenzytyczna stal nierdzewna |
| ASTM A182 F304 / F316 / F304L / F316L |
Stal nierdzewna |
| 17-4 PH |
Stal nierdzewna utwardzana wydzieleniowo |
| ASTM A182 F51 / F53 / F55 |
Stal nierdzewna typu duplex/super duplex |
Siedzenia, uszczelnienia korpusu i uszczelnienia dławnicowe
| Tworzywo |
Aplikacja |
| Dziewica PTFE |
Uszczelnienie gniazda / korpusu / dławika |
| 25% PTFE wypełniony szkłem (GFT) |
Uszczelnienie gniazda / korpusu / dławika |
| PTFE wypełniony węglem (CFT) |
Uszczelnienie gniazda / korpusu / dławika |
| PEEK / Delrin |
Uszczelka siedziska/korpusu |
| Grafoil (pierścień grafitowy) |
Uszczelnienie gniazda / korpusu / dławika |
Aplikacja i serwis
Dwuczęściowy pływający zawór kulowy nadaje się do szerokiego zakresu zastosowań przemysłowych, w tym do zastosowań przemysłowych, w tym w przemyśle naftowym i gazowym, petrochemicznym, energetyce, uzdatnianiu wody i systemach rurociągów. Jest dostępny z przyłączami kołnierzowymi, do spawania doczołowego lub do spawania kielichowego i może być obsługiwany ręcznie lub za pomocą zautomatyzowanych siłowników. LYV® zapewnia pełne wsparcie posprzedażowe i terminowe dostawy, wspierane przez doświadczone zespoły inżynieryjne i produkcyjne.
Notatka:W przypadku niestandardowych kombinacji materiałów, ciśnień znamionowych lub konfiguracji siłowników prosimy o bezpośredni kontakt z firmą LYV® i przedstawienie specyfikacji projektu.
